Z41X(RRHX)型彈性明桿座封閘閥
<center><img alt="" src="http://www.hnrmfzf.com/upload/201442141521.jpg" width="590" height="355" /></center><p>產品制造驗收技術標準</p><p>設計制造標準GB/T12232;CJ/T216</p><p>結構長度標準GB/T12221</p>…
產品制造驗收技術標準
設計制造標準GB/T12232;CJ/T216
結構長度標準GB/T12221
壓力試驗標準GB/T13927
法蘭尺寸標準GB/T17241.6;JB78
主要性能規范
適用介質 | 使用溫度 | 使用壓力 | 密封檢驗 | 強度檢驗 |
水、油品等 | ≤80℃ | 1.0Mpa | 1. 1Mpa | 1.5Mpa |
1.6Mpa | 1.76Mpa | 2.4Mpa |
外形連接尺寸
公稱 直徑 | L：結構長度 | D：法蘭外徑 | D1：密封面直徑 | D2：螺栓孔中心圓直徑 | Z-D：孔數和孔徑 | H：高度 | |||||
1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6mpa | ||
DN50 | 178 | 165 | 99 | 125 | 4-Φ19 | 300 | |||||
DN65 | 190 | 185 | 118 | 145 | 4-Φ19 | 315 | |||||
DN80 | 203 | 200 | 132 | 160 | 4-Φ19 | 8-Φ19 | 350 | ||||
DN100 | 229 | 220 | 156 | 180 | 8-Φ19 | 410 | |||||
DN125 | 254 | 250 | 184 | 210 | 8-Φ19 | 500 | |||||
DN150 | 267 | 285 | 211 | 240 | 8-Φ23 | 560 | |||||
DN200 | 292 | 310 | 266 | 295 | 8-Φ23 | 12-Φ23 | 685 | ||||
DN250 | 330 | 395 | 405 | 319 | 350 | 355 | 12-Φ23 | 12-Φ28 | 875 | ||
DN300 | 356 | 445 | 460 | 370 | 400 | 410 | 12-Φ23 | 12-Φ28 | 980 | ||
橡膠接頭 撓性橡膠接頭…
橡膠接頭、卡箍橡膠接頭、大翻邊橡膠接頭新躍橡膠接頭廠家，專業生產，量大從優！
不銹鋼雙法蘭限位伸縮…
不銹鋼雙法蘭伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在最大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超…

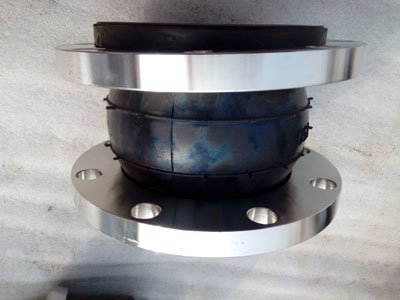

可曲撓橡膠接頭
